活体体内光学成像(Optical in vivo Imaging)主要采用生物发光(bioluminescence)与荧光(fluorescence)两种技术标记细胞或DNA,利用一套非常灵敏的光学检测仪器，直接监控活体生物体内的细胞活动和基因行为。具有操作简单、所得结果直观、灵敏度高等特点，已广泛应用于生命科学、医学研究及药物开发等方面。
技术简介
Lumazone成像系统是九游会·J9-国际官方网站|真人游戏第一品牌
研制的活体荧光成像仪，可以观察并成像将生物发光标记后的植物整体标本；并结合专业的分析软件，完成植物体内基因表达的原位跟踪，植物突变体检测和筛选，以及单细胞内的基因表达等研究。
系统配置
>> 高性能CCD相机
>> 多功能成像暗箱
>> 专用成像镜头
>> 荧光光源（选配）
>> 专用滤光片（选配）
>> 专业成像控制和图像处理分析软件
>> 专用工作站及显示器
>> 暗箱运输箱
产品型号
九游会·J9-国际官方网站|真人游戏第一品牌
研发的Lumazone SOPHIA2048B 活体荧光成像仪，实现电子制冷 CCD 的超低暗电流。因此，SOPHIA 的信噪比非常高，适合长时间曝光的发光成像。同时，其芯片尺寸 30.7mm × 30.7mm，使得单个像素的尺寸达到 15.0μm × 15.0μm，单个像素的感光面积增大，更适合植物活体的弱光成像。

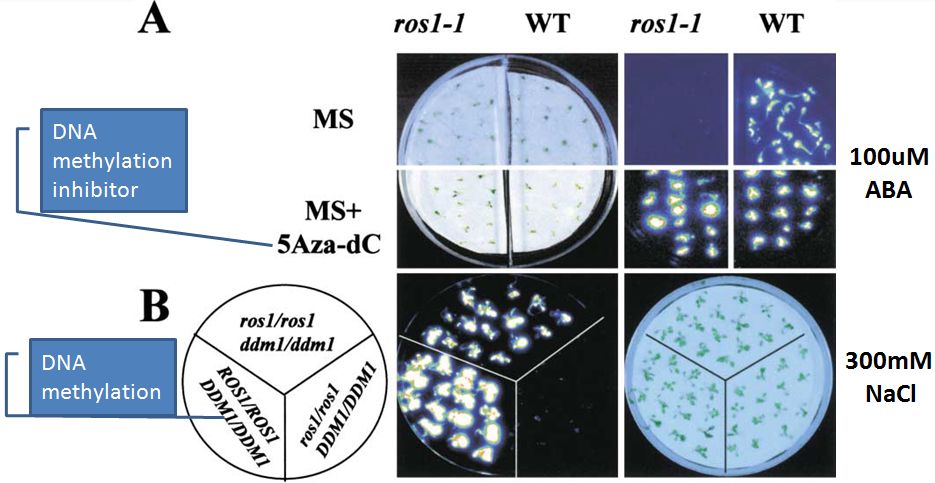

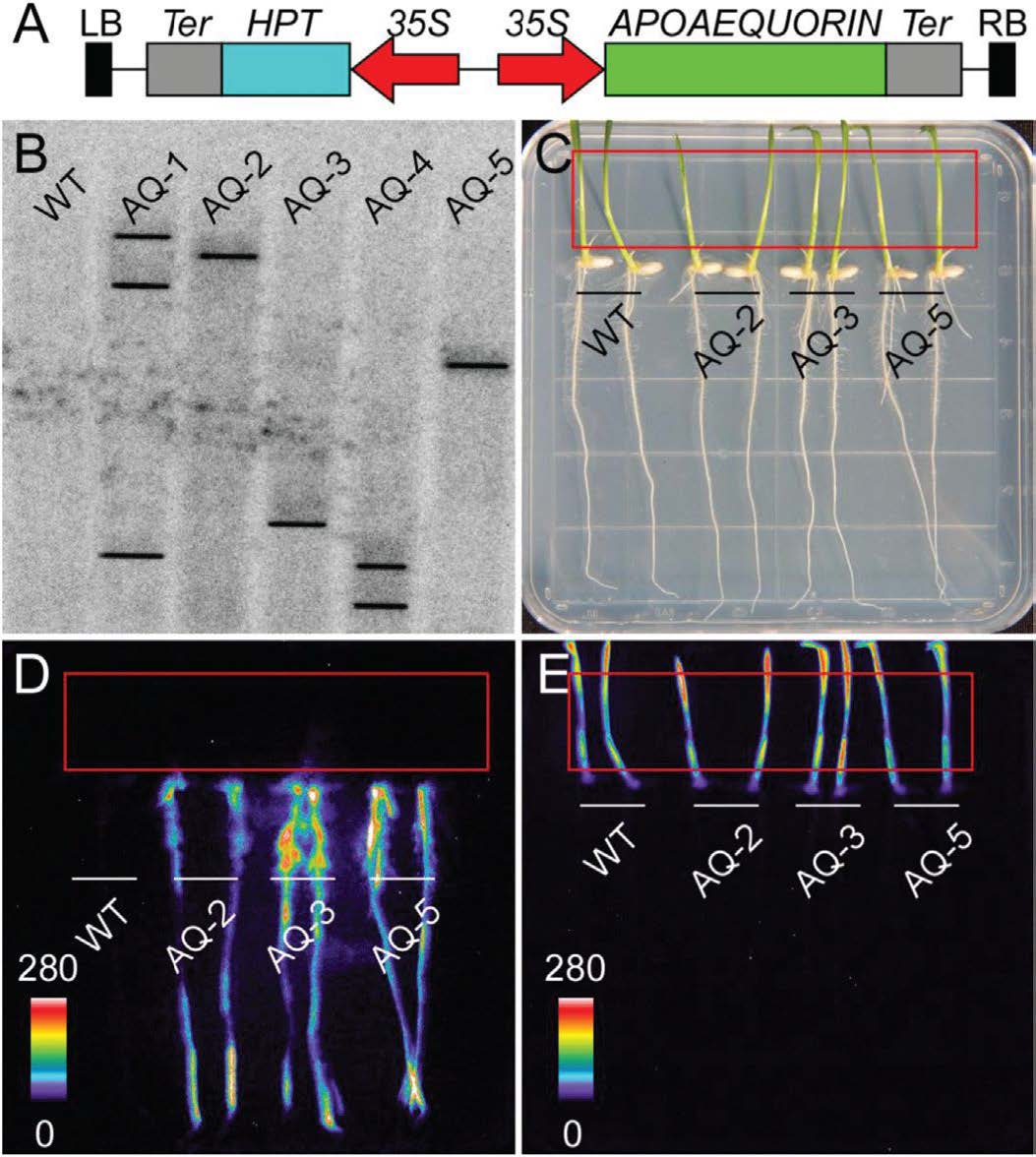

在活体状态下完成对植物突变体水母荧光信号的采集与成像，用于有效观测植物体内与钙离子浓度的变化相关基因功能和信号传导研究。
>> 暗箱附件配有冷LED灯白光、红光、蓝光、近红外光源
CCD接口法兰
多色光源的开启关闭、光强度、时长控制
触摸屏中増设有色光控制界面
成像软件中补充有色光源控制部分
>> 暗箱触摸屏同时具备参数显示和设定功能：
LED灯开关、光强控制
载物台高度显示和移动控制
载物台加热功能，37℃温度孵育控制
LED触摸屏幕显示并可调节温度和操作台的高度
>> 植物成像图像处理和分析软件
设定相机、镜头的拍摄条件，如曝光时间、ROI.数字化速度和温度等，控制成像
显示控制如变焦和自动缩放
记录相机状态，供以后查询
控制暗箱载物台、LED灯等其它硬件
扣除背景光功能
精细的时间分辨率，实时成像
发光信号浓度测定
常规图像软件的测量和分析功能
支持多种文件格式如TIF, ASCII, SPE
可使用插件来扩展软件功能，增加后期处理能力
系统特点：
>> 2048x2048分辨率
>> 风冷/水冷 -90℃
>> 15μm 像素(灵敏度提升 23%)
>> 最快读出速度 16MHz(3.2fps)
>> 读出噪声低，成像质量高
>> 全金属、密封设计；终身保证真空，操作时无需维护

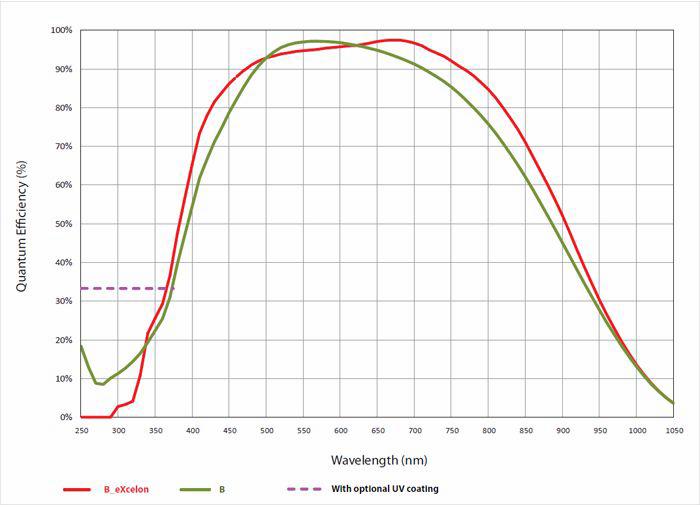

Sophia 2048B CCD 量子效率曲线
系统参数：
|
部件名称
|
指标
|
参数
|
|
低温CCD成像
探测器
|
CCD芯片尺寸
|
30.7mm × 30.7mm
|
|
图像像素值
|
2048 ×2048
|
|
像素大小
|
15.0μm × 15.0μm
|
|
光电转化效率
|
在 475-760nm 时，量子效率≥90%；
波长范围在 350-950nm 时,量子效率≥40%，峰值 97%
|
|
冷却方式
|
电子制冷
|
|
CCD 工作温度
|
-90℃
|
|
工作温度均一性
|
±0.05℃
|
|
暗电流
|
0.00025 e-/p/s @ -90℃
|
|
系统的读数噪声
|
4.5 e- rms @ 100 kHz
|
|
成像视野范围
|
8cm×8cm ～ 30cm×30cm
|
|
镜头
|
规格
|
光学透镜，F1.4/50mm/F0.95/25mm
|
|
暗箱
|
尺寸
|
450mm（W）x554mm（D）x785mm（H）
|
|
CCD 接入方式
|
可以顶置也可以侧置，满足顶部成像、侧面成像双模式
|
|
暗箱附件
|
LED灯白光、红光、蓝光、近红外光源和CCD接口法兰
|
|
温控平台
|
操作平台
|
电动控制，螺距是为5mm
|
|
工作台尺寸
|
310mm×360mm
|
|
温度孵育控制
|
37℃温度孵育控制，温控范围在20-40℃，以适应荧光素酶的最合适反应温度
|
|
控制软件
|
LightField 软件
|
控制全套成像硬件；设定拍摄条件、实时成像；软件除噪，扣除背
景光；测定发光信号强度；图像测量和分析功能；输出 TIF 数据等。
|
|
PC 电脑
|
主机
|
戴尔台式计算机 Precision T3660
|
|
显示屏
|
27 英寸液晶显示屏
|
系统应用举例：
>> Luc 标记生物发光成像；
>> Ca2+信号发光成像
